✅ El puente H en Proteus se simula para controlar motores DC, permitiendo cambiar su dirección y velocidad mediante señales PWM y transistores.

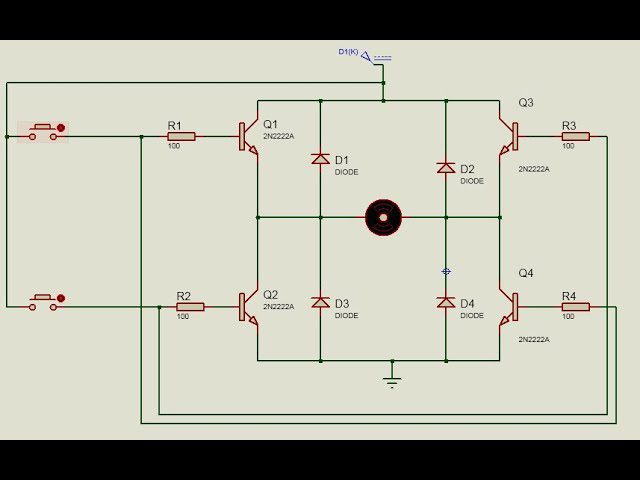

El puente H es un circuito esencial en la electrónica, utilizado principalmente para controlar la dirección y velocidad de motores de corriente continua (DC). En Proteus, una herramienta de simulación de circuitos, el puente H permite a los usuarios simular el funcionamiento de estos motores de manera efectiva. Usar un puente H en Proteus implica la correcta configuración de los componentes y la programación adecuada del microcontrolador que se encargará de enviar las señales de control al motor.
Este artículo se centrará en la implementación del puente H en Proteus para controlar motores, brindando una guía paso a paso que incluye los componentes necesarios, la conexión del circuito, y ejemplos de código para facilitar su comprensión. Aprenderás cómo utilizar un puente H para invertir la dirección del motor y ajustar la velocidad, así como algunas recomendaciones para evitar daños en los componentes.
Componentes necesarios
- Transistores o drivers de motor: Generalmente se utilizan transistores como el L293D o L298, que son los más comunes para este tipo de aplicaciones.
- Microcontrolador: Puede ser un Arduino, PIC, o cualquier otro compatible que permita controlar las señales de entrada del puente H.
- Fuente de energía: Asegúrate de tener una fuente de alimentación adecuada para el motor, que cumpla con sus requerimientos de voltaje y corriente.
- Motor DC: El motor que deseas controlar con el puente H.
- Protoboard y cables: Para realizar las conexiones necesarias de forma ordenada.
Conexión del circuito en Proteus
Para conectar el puente H en Proteus, sigue estos pasos:
- Abre el software Proteus y crea un nuevo proyecto.
- Agrega los componentes necesarios a la hoja de diseño: el motor, el puente H (L293D o L298), el microcontrolador y la fuente de alimentación.
- Conecta los pines de entrada del puente H a los pines de salida del microcontrolador. Estos pines controlan la dirección del motor.
- Conecta la alimentación del motor al puente H y asegúrate de que el microcontrolador esté alimentado correctamente.
- Finalmente, conecta el motor a las salidas del puente H.
Programación del microcontrolador
Una vez que el circuito está montado, es momento de programar el microcontrolador para controlar el motor. A continuación, se presenta un código básico para un Arduino:
void setup() { pinMode(9, OUTPUT); // Pin para controlar la dirección pinMode(10, OUTPUT); // Pin para activar el motor } void loop() { digitalWrite(9, HIGH); // Motor en una dirección digitalWrite(10, HIGH); // Activar motor delay(2000); // Espera 2 segundos digitalWrite(10, LOW); // Detener motor delay(1000); // Espera 1 segundo digitalWrite(9, LOW); // Motor en la otra dirección digitalWrite(10, HIGH); // Activar motor delay(2000); // Espera 2 segundos digitalWrite(10, LOW); // Detener motor } Este código simple alterna la dirección del motor cada dos segundos. Puedes experimentar con los tiempos y la lógica para lograr diferentes comportamientos.
Paso a paso: Configuración del puente H en Proteus
Configurar un puente H en Proteus es un proceso sencillo, pero requiere atención a los detalles para asegurar un funcionamiento óptimo de los motores. A continuación, se presentan los pasos esenciales para lograr una configuración exitosa.
1. Creación del nuevo proyecto
Inicia Proteus y crea un nuevo proyecto. Para ello, sigue estos pasos:
- Selecciona File en el menú superior.
- Haz clic en New Project.
- Asigna un nombre a tu proyecto y elige la ubicación donde se guardará.
2. Selección de componentes
Para implementar el puente H, necesitarás los siguientes componentes:
- Motor DC
- Puente H (por ejemplo, L298)
- Fuente de alimentación
- Microcontrolador (como Arduino)
- Resistencias y transistores (si es necesario)
3. Diseño del circuito
Arrastra y suelta los componentes seleccionados en el área de trabajo. Conéctalos de la siguiente manera:
- Conecta los pines de salida del puente H a los terminales del motor.
- Conecta las entradas del puente H a las salidas del microcontrolador.
- Asegúrate de conectar la fuente de alimentación correctamente al puente H.
4. Programación del microcontrolador
El siguiente paso es programar el microcontrolador para controlar el puente H. Aquí un ejemplo básico en C para Arduino:
void setup() { pinMode(2, OUTPUT); // IN1 pinMode(3, OUTPUT); // IN2 } void loop() { // Gira en una dirección digitalWrite(2, HIGH); digitalWrite(3, LOW); delay(2000); // Espera 2 segundos // Detiene el motor digitalWrite(2, LOW); digitalWrite(3, LOW); delay(2000); // Espera 2 segundos // Gira en la dirección opuesta digitalWrite(2, LOW); digitalWrite(3, HIGH); delay(2000); // Espera 2 segundos }
5. Simulación del circuito
Una vez que hayas terminado de construir el circuito y programar el microcontrolador, es hora de simular:
- Haz clic en el botón Play en la parte superior.
- Observa el comportamiento del motor y verifica si responde a las instrucciones del microcontrolador.
Consejos prácticos
Para asegurar un funcionamiento sin problemas, considera lo siguiente:
- Utiliza un fusible en la fuente de alimentación para proteger el circuito.
- Verifica las conexiones para evitar cortocircuitos.
- Realiza pruebas con diferentes velocidades PWM para ajustar el control del motor.
Conclusiones parciales
La configuración de un puente H en Proteus es un proceso fundamental para la robótica y el control de motores. Al seguir estos pasos, puedes crear proyectos innovadores y funcionales que te permitan explorar más en el mundo de la electrónica.
Preguntas frecuentes
¿Qué es un puente H?
Un puente H es un circuito que permite controlar la dirección y velocidad de un motor de corriente continua.
¿Cómo se conecta un puente H en Proteus?
Para conectar un puente H en Proteus, se deben unir las terminales del motor a los pines de salida del puente y los controles a un microcontrolador.
¿Qué componentes se necesitan?
Se requieren transistores, diodos, resistencias y un microcontrolador para controlar el puente H en tu circuito.
¿Puedo controlar la velocidad del motor?
Sí, utilizando modulación por ancho de pulso (PWM) puedes ajustar la velocidad del motor a través del puente H.
¿Es seguro usar un puente H con motores grandes?
Depende del diseño; asegúrate de que el puente H esté diseñado para manejar la corriente y voltaje del motor que estás utilizando.
Puntos clave sobre el uso del puente H en Proteus
- Controla dirección y velocidad de motores DC.
- Componentes básicos: transistores, diodos, resistencias y microcontrolador.
- Conexión correcta: motor a pines de salida; control a microcontrolador.
- Utiliza PWM para variación de velocidad.
- Verifica especificaciones del puente H para motores de mayor voltaje/corriente.
- Simulación en Proteus permite verificar funcionamiento antes de implementar en hardware.
